H42H,H42Y高壓立式止回閥

您的位置：閥門 - 止回閥 - H42H,H42Y高壓立式止回閥更新時間：2025-06-04 10:06:13

質量安全：壓力、材質、密封等全方位檢測確保質量過關！

價格比較：在相同品質的情況下，廠里直銷，更具有優勢！

交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！

上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...

產品描述
在線詢價
技術咨詢

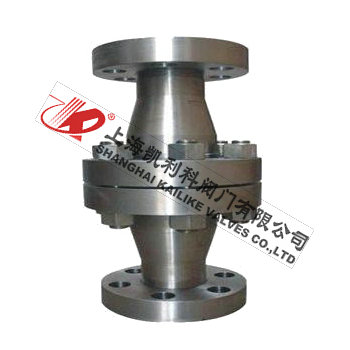

H42H,H42Y高壓立式止回閥

H42H、H42Y高壓立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。

產品名稱：	高壓立式止回閥	產品型號：	H42H、H42Y
公稱通徑：	DN15～DN40	結構形式：	立式
公稱壓力：	16.0MPa～32.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+425ºC	驅動方式：	介質推動
閥體材質：	鍛鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

H42H、H42Y高壓立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。

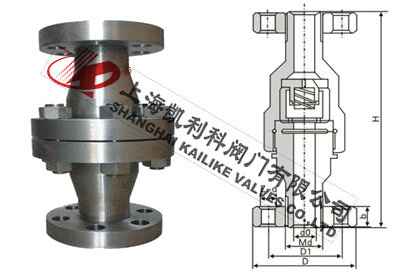

外形結構圖

主要外形尺寸

公稱壓力 PN	DN	D0	D	DI	Md	Z-D	H	b	重量 (㎏)
16.0MPa	15	15	95	60	M24×2	3-18	240	20	5.5
	25	23	105	68	M33×2	3-18	262	20	7.5
	32	29	115	80	M42×2	4-18	285	22	10
	40	39	165	115	M52×2	6-26	285	28	19.5
32.0MPa	10	11	95	60	M24×2	3-18	234	20	5.5
	15	17	105	68	M33×2	3-18	240	20	6
	25	23	115	80	M42×2	4-18	262	22	8.5
	32	29	135	95	M48×2	4-22	285	25	12
	40	42	165	115	M64×2	6-26	316	32	21

聲明：【H42H,H42Y高壓立式止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H42H,H42Y高壓立式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
